開關穩壓電源有哪些優缺點？

首先普通穩壓電源又叫做線性電源，屬串聯型穩壓，它的調整管工作在線性放大的狀態，一般調整管的壓降越大，它的效率就會越低，但為了保證調整管的正常運行，一定的壓降又是很有必要的，由此我們看出普通穩壓電源的效率來說會較低。

普通穩壓電源是通過變壓器降壓在整流的串聯型穩壓，通過采樣電路來控制電源調整管的導通電流去改變電源內阻，從而使輸出電壓穩定。串聯型穩壓電源的效率小于50%。

第二類是開關型穩壓電源，開關型電源電路可分為串聯型和并聯型兩個類型。它是直接整流來獲得高壓直流，通過高頻震蕩器控制開關管的通斷的時間比例來調整輸出電壓。

綜上所述，簡單的來說，普通穩壓電源是通過采樣電路來控制電源調整管的導通來改變電源內阻，從而使負載上的電壓穩定。

開關型穩壓電源是通過控制開關管的通斷的比例來調整輸出電壓。

開關穩壓電源的優點：

優點1：簡單總結：功耗小，效率高，小巧輕便

它的最大優點就是效率要較高。原因是在開關狀態下，晶體管自身消耗功能較小，自身能夠達到百分之七八十的效率，同時不需要降壓變壓器，它的輸出變壓器工作在高頻，而且體積小于50赫的工頻變壓器。所以開關型穩壓電源的電路又有著小巧和輕便的優點。它能夠在較大的電壓范圍正常工作。優點2：穩壓范圍寬

從開關穩壓電源的輸出電壓是由激勵信號的占空比來調節的，輸入信號電壓的變化可以通過調頻或調寬來進行補償，如此，在工頻電網電壓變化較大情況下，它依然可以保證有較穩定的輸出電壓。綜合來說開關電源的穩壓范圍是很寬的，穩壓效果是比較好的。

優點3：電路形式靈活多樣

例如，有自激式和他激式，有調寬型和調頻型，有單端式和雙端式等等，電源研發人員可以發揮各種類型電路的優點，設計研發出能滿足不同應用環境的開關穩壓電源。

開關穩壓電源的缺點

缺點1：開關干擾

嚴重的開關干擾是開關穩壓電源的最大缺點。開關穩壓電源中，功率調整開關晶體管V工作在開關狀態，它產生的交流電壓和電流通過電路中的其他元器件產生尖峰干擾和諧振干擾，這些干擾如果不采取一定的措施進行抑制、消除和屏蔽，就會嚴重地影響整機的正常工作。

缺點2：電路結構復雜，故障率高，維修麻煩。維修和造價成本高

本文我們分析了穩壓電源，可以分為普通穩壓電源和開關型穩壓電源。同時說明了開關型穩壓電源的優缺點，了解了這些問題詳細在設計研發開關電源的過程中，會有一定的幫助。

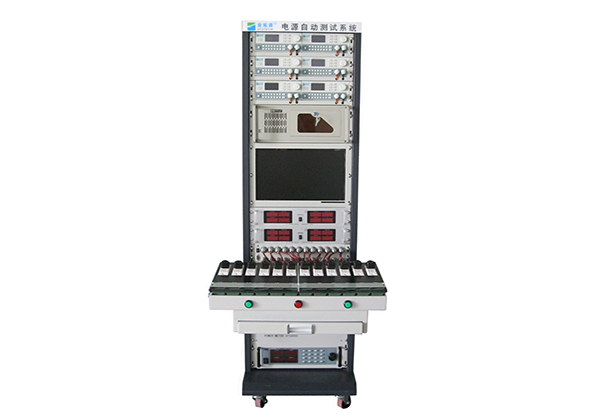

深圳市安拓森儀器儀表有限公司是一家專業致力于電源自動老化測試設備研發、生產、銷售和服務的高新技術企業。公司一直秉承以市場和客戶需求為導向，以技術創新為核心競爭力，以可靠的質量和優越的服務為保障的經營理念來服務客戶。主要產品包括：電源測試系統、開關電源測試系統、移動電源測試系統、LED電源測試系統、充電器測試系統、適配器測試系統、電源老化架、LED電源老化車、開關電源老化架、移動電源老化架等。
